Фигурка «КозЁлька».

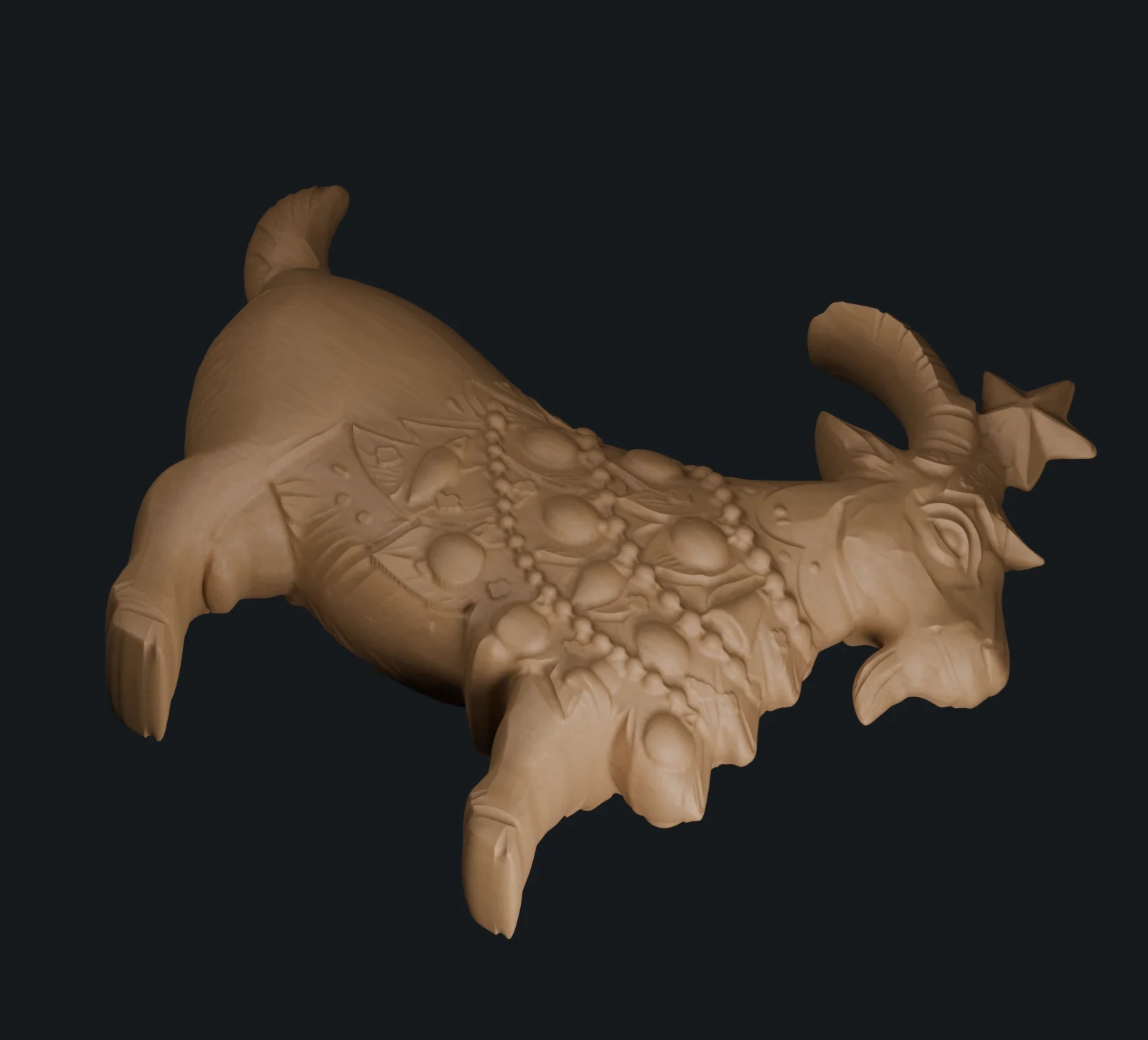

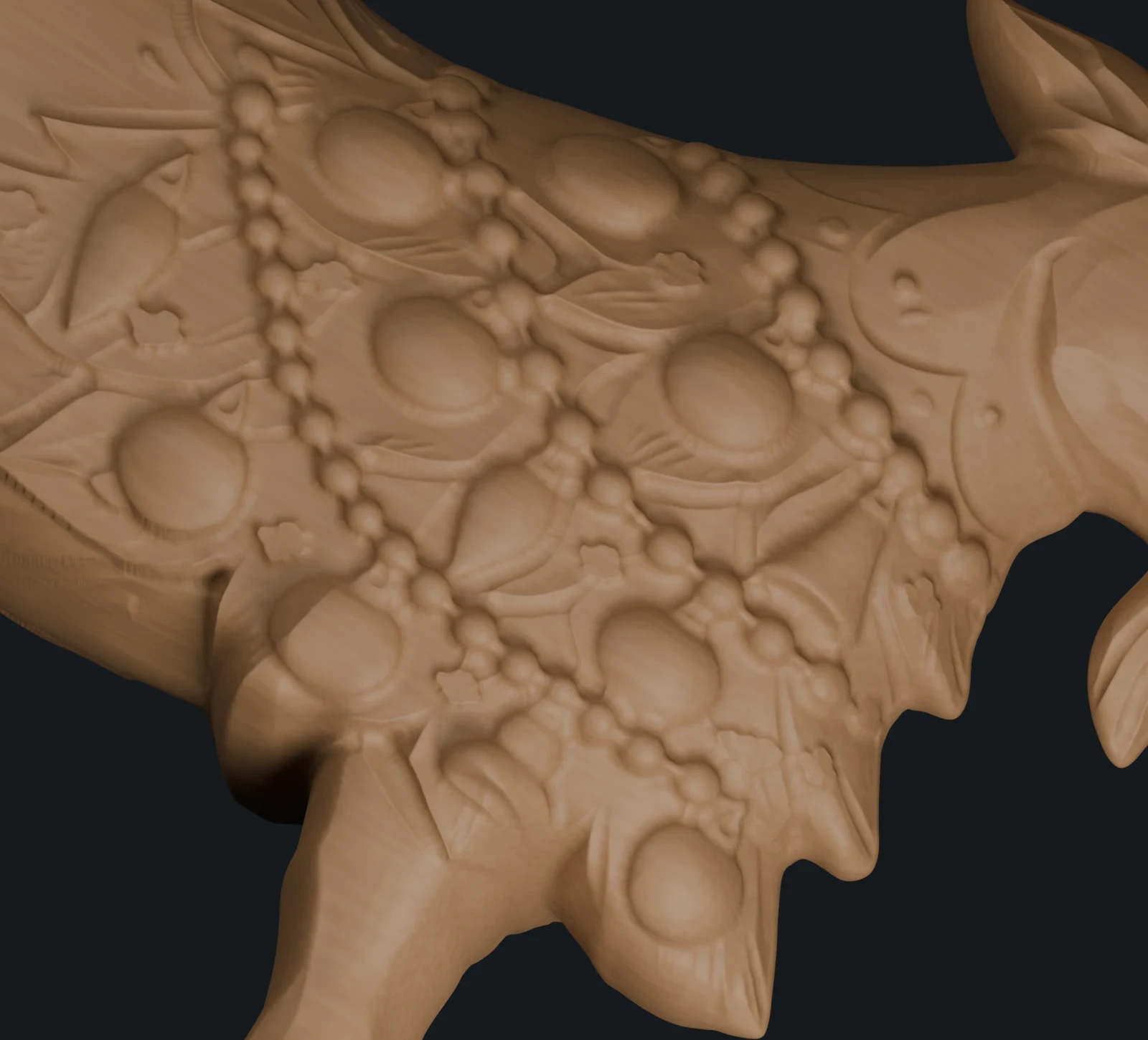

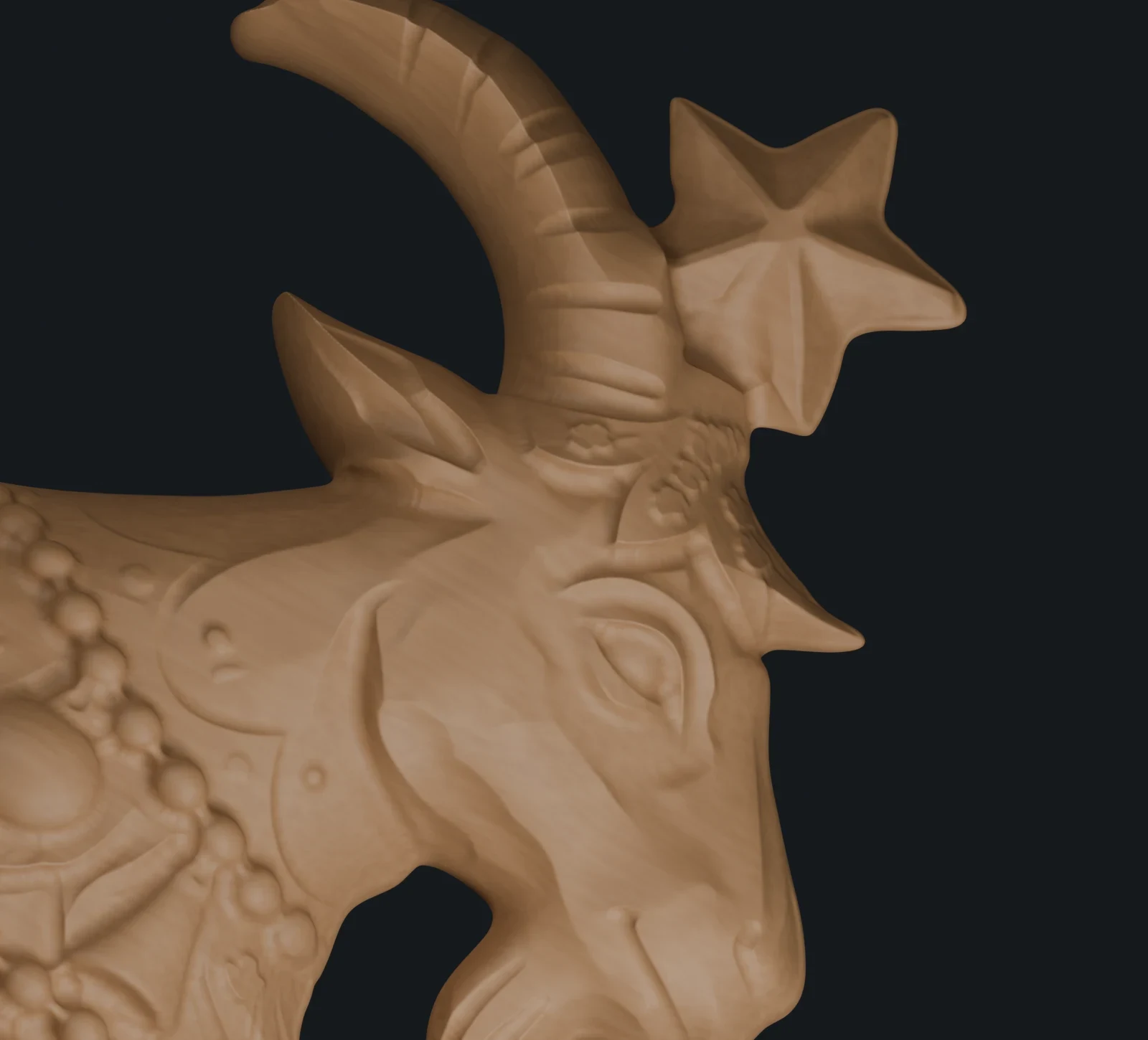

«Козочка» — цифровая 3D-модель новогодней фигурки для фрезеровки на ЧПУ. На её боку расположен рельеф в виде ёлки с шарами, гирляндами и маленькими звёздами. Над головой — крупная звезда; изогнутый рог, бородка и раздвоенные копытца завершают силуэт. На общих видах можно рассмотреть фигурку целиком, а на крупных планах — голову и ёлочный орнамент.

Габариты модели в плоскости — 70 × 64 мм, расчётная толщина заготовки — 20 мм. Модель объёмная и двусторонняя: для изготовления нужно обработать обе стороны с переворотом заготовки. До запуска подготовьте базирование и крепление, которые сохранят точное совмещение сторон и удержат деталь при вырезании внешнего контура.

Модель подготовлена под сферическую фрезу R0.5 мм (диаметр 1 мм). В комплект входят STL-модель и внешний контур в формате SVG с кривыми Безье. Для второй стороны предусмотрены отдельный контур и схема переворота. Кривые заданы в миллиметрах; после импорта в CAM проверьте масштаб и положение относительно модели.

Управляющую программу, черновые и чистовые траектории, припуски и режимы резания нужно подготовить под свой станок и выбранную заготовку. При изменении размера модели соотношение мелких деталей и диаметра фрезы тоже меняется.

На изображениях показана 3D-визуализация. Цвет и фактура дерева условные: внешний вид готовой фигурки будет зависеть от материала, обработки и финишного покрытия.
