Как мы фрезеровали поднос с драконом на ЧПУ: два контура Безье

Когда фрезеруешь поднос со сложным рельефом, мало получить красивую поверхность. Нужно ещё обрезать фигурный край и при этом не дать изделию сдвинуться в последние минуты обработки. На подносе с драконом мы решаем эту задачу двумя контурами Безье.

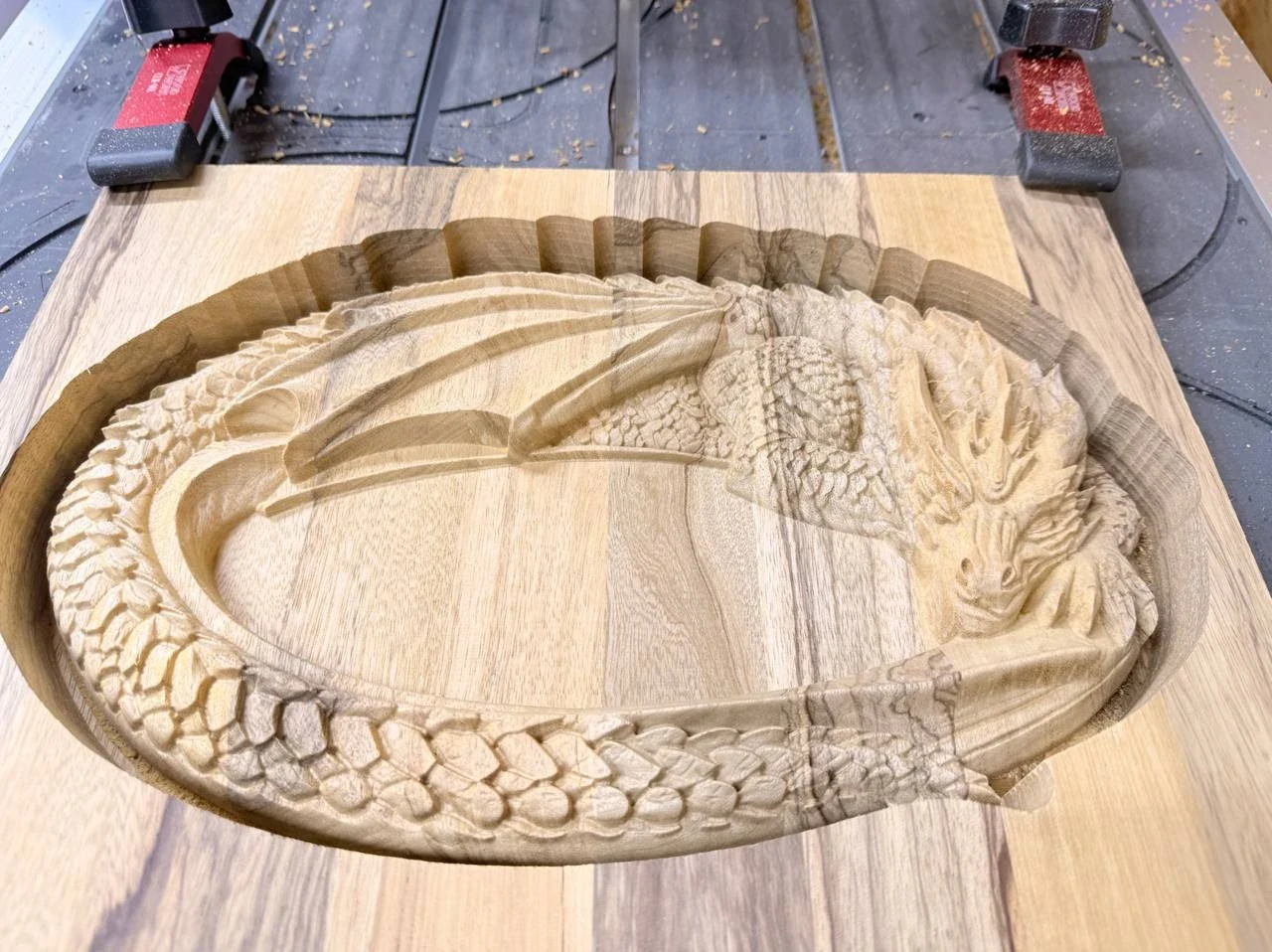

На фотографии выше поднос ещё лежит в заготовке. Рельеф уже обработан, а вдоль края остаётся тонкая перемычка — мы называем её «марлей». Она удерживает изделие до завершения обработки. Поднос выглядит почти готовым, но отделять его от заготовки мы будем позже.

Первый контур — точно по модели

Первый контур повторяет силуэт модели. По нему проходим прямой фрезой и подрезаем заготовку, не прорезая её насквозь. Снизу оставляем примерно 1,5–2 мм материала, чтобы деталь держалась на месте.

Здесь важно разделять форму будущего края и полное отделение изделия. На этом этапе нам нужна предварительная подрезка, а не свободно лежащий поднос. Тонкий остаток материала сохраняет связь детали с заготовкой, пока станок продолжает обрабатывать рельеф.

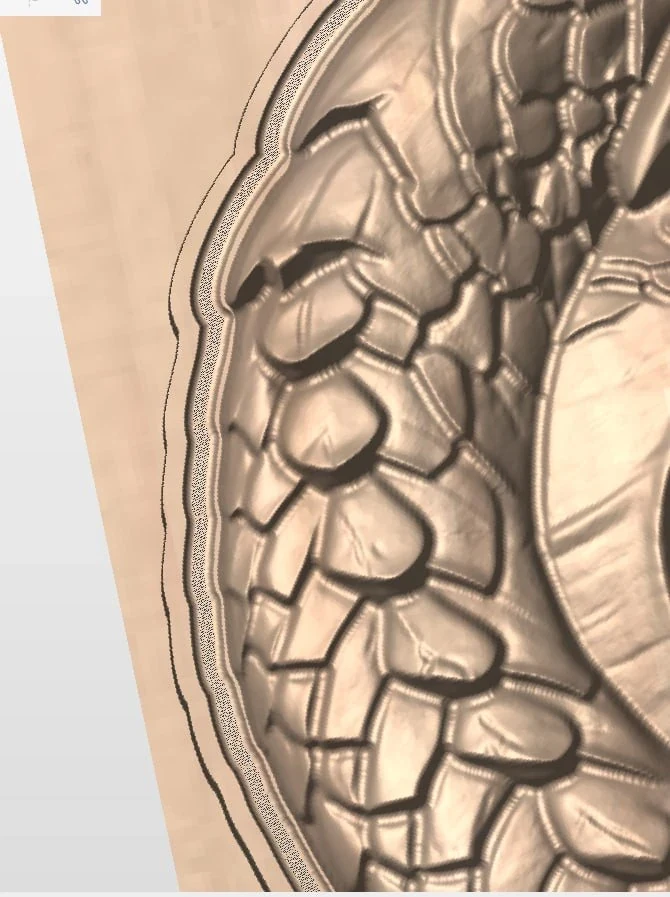

Контуры в программе: крупный план фигурного края рядом с рельефом дракона.

Второй контур — с отступом в два диаметра

Второй контур выносим наружу от силуэта на два диаметра фрезы, которой выполняем основную 3D-обработку. Отступ считаем именно по этой фрезе, а не по прямой фрезе для подрезки.

Например, при диаметре рабочей фрезы 2 мм внешний контур проходит на 4 мм дальше первого. Это величина отступа между контурами в нашем примере. Её не следует путать с толщиной материала, который мы оставляем снизу: у этих двух размеров разные задачи.

У подноса есть изгибы, в которые прямая фреза при предварительной обрезке не добирается. Вынесенный контур позволяет чистовой обработке пройти за край модели и снять оставшийся материал. Поэтому одним точным силуэтом мы не ограничиваемся: второй вектор задаёт более широкую область для чистового прохода.

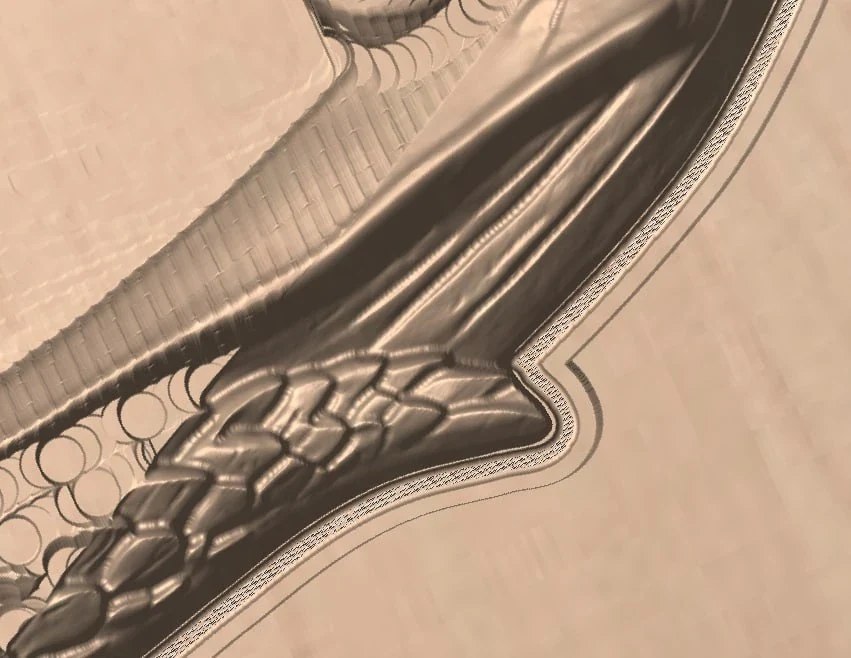

На изгибе хорошо видно, как внешний контур отступает от силуэта модели.

В каком порядке обрабатываем заготовку

Контуры работают вместе, но используются на разных этапах. Сначала готовим край, затем обрабатываем объём и детали рельефа:

1. Подрезаем точный контур. Прямой фрезой проходим по силуэту и оставляем снизу перемычку.
2. Делаем черновую обработку. Заготовка остаётся закреплённой, а поднос — связанным с ней.
3. Выполняем чистовой проход. Ограничиваем его внешним вектором, чтобы обработка могла выйти за край модели.

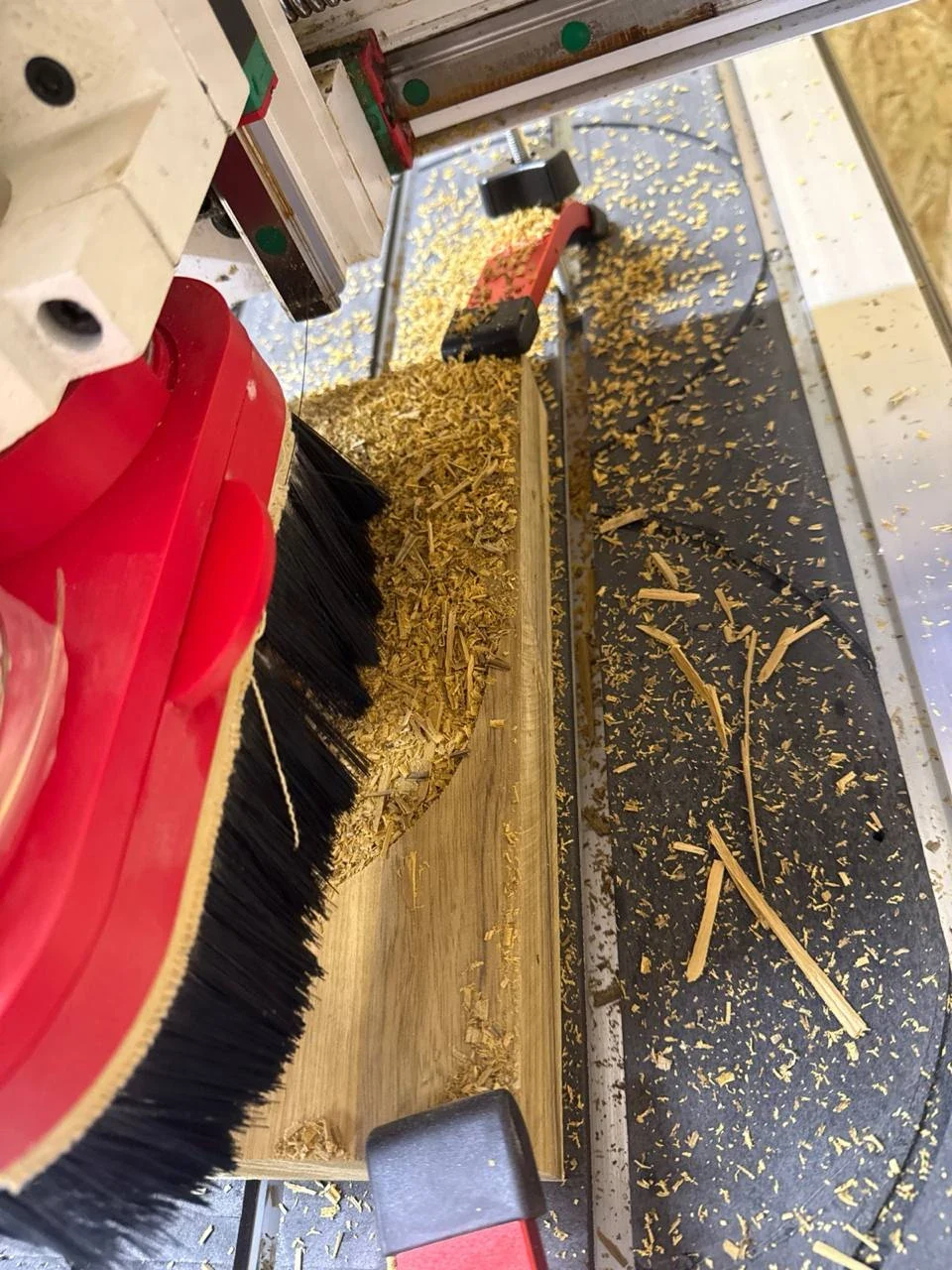

Заготовка на станке во время обработки. В кадре видны прижимы и зона работы под щёткой пылеудаления.

Постепенно проявляются чешуя, крыло и голова дракона. На фотографиях можно сравнить контуры в программе с настоящей заготовкой под фрезой: цифровой силуэт превращается в фигурный деревянный край.

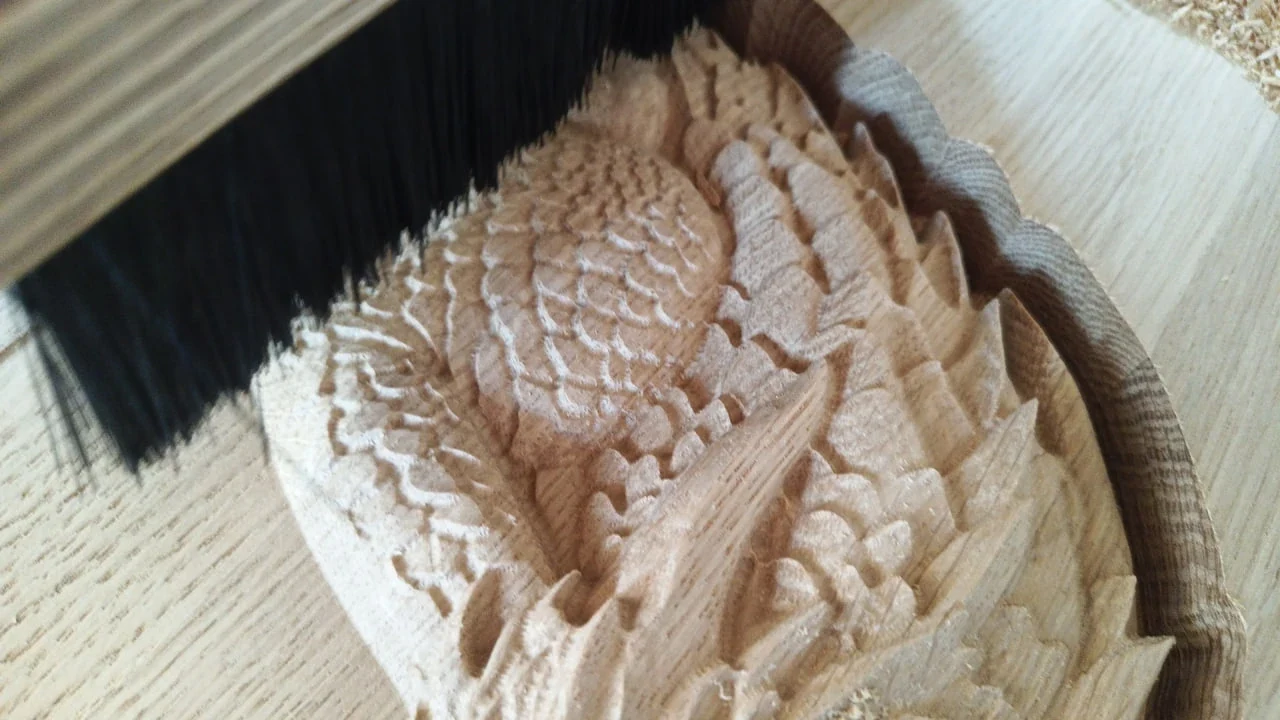

Крупный план рельефа во время обработки: голова, чешуя и крыло дракона.

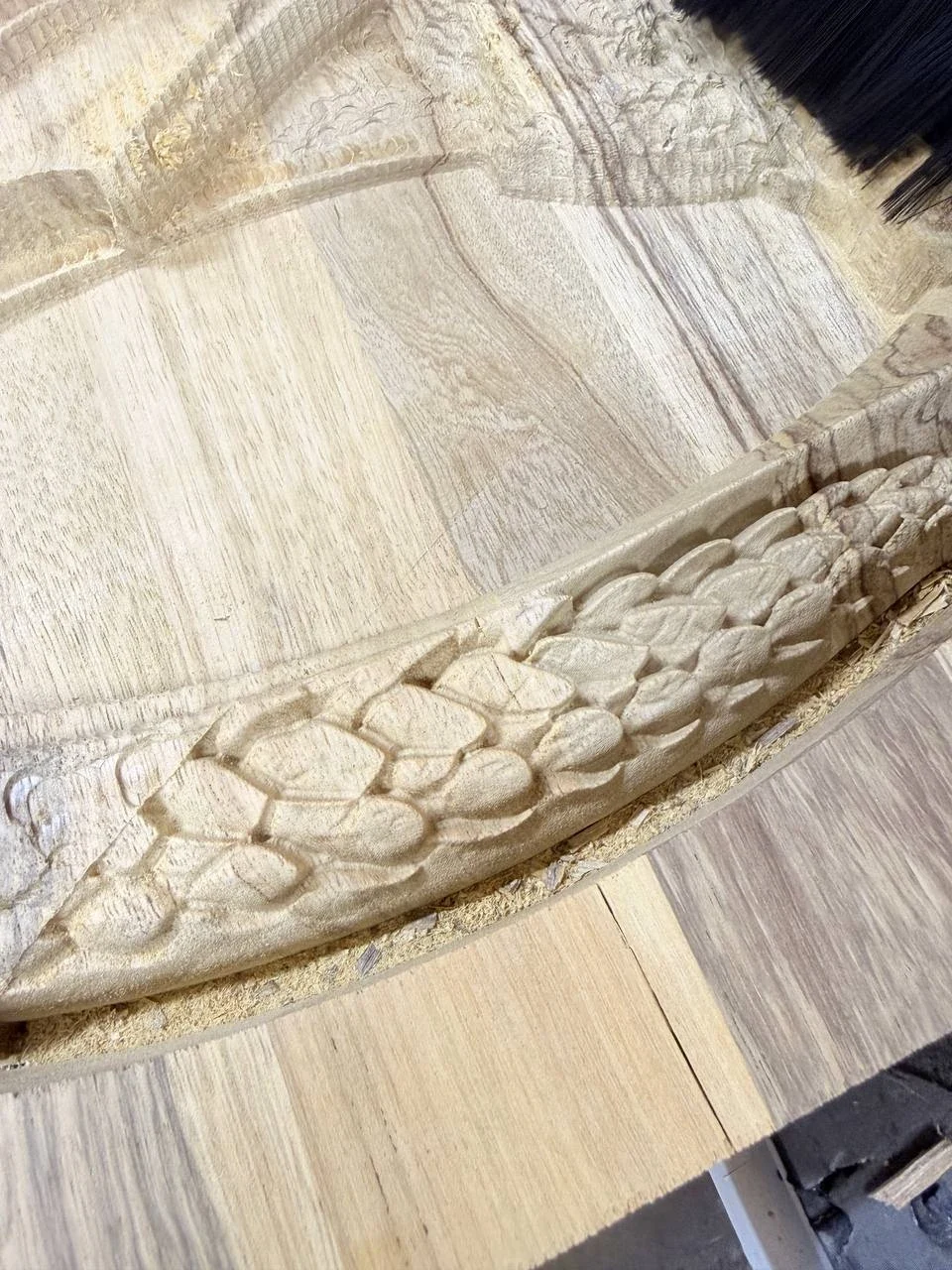

В результате край принимает нужную форму, но поднос всё ещё связан с заготовкой тонкой «марлей». После обработки аккуратно отделяем его и доводим край вручную. Оставшаяся перемычка — промежуточный результат нашего приёма, а не окончательная кромка готового подноса.

Край после обработки: поднос ещё находится в заготовке. Впереди — отделение и ручная доводка.

Важно: 1,5–2 мм и отступ в два диаметра — параметры нашего приёма, а не готовые настройки для любого станка и материала. Перед запуском проверяем крепление заготовки, инструмент, глубину и траектории.

Фотографии показывают последовательность работы на этом подносе. Переносить числа в другой проект без проверки мы не предлагаем: сначала оцениваем свою заготовку и выбранный инструмент.
